等深图是什么

等深图实际上是从俯视的角度(也就是从上往下看)对水体地形的投影图，图中每一条曲线代表处于同一深度的地形走势，曲线上标示的数字表示深度。以下图为例子。等深线不一定必须是封闭曲线，在表示局部，或者有些水体(比如河流)的时候，经常遇到不封闭的等深线。

爬山的朋友看地形图的时候一定会知道等高线绘制的地形拓扑图。类似原理，我们讲解结构的时候，也会大量用到类似的平面投射图，由于我们讨论的都是水下的地形，因此我们钓鱼人的“地形拓扑图”称作等深图。那些线线圈圈叠在一起究竟表示什么?别被那颇有高等数学架势的图形吓到了，其实很简单，下面就介绍一下今后要无数次用到的----结构等深图读法。

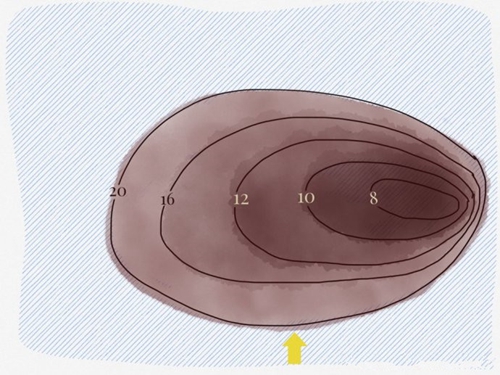

蓝色斜线代表湖底，咖啡色部分代表一个结构地形的等深图，每一个黑色的椭圆圈构成等深曲线，数字(单位：尺，一尺=0.3米，今天数字写大了懒得改了就定义尺作单位了...以后会用米的)是数字所在圈线的水深，比如最外圈的20表示这个结构的外围是从20米水深开始，而在这个最外圈上任意取一点，其深度都是20米，这就是等深图“等深”的含义。以此类推，第二圈的深度在16米，第三圈深度在12米...

怎么利用等深图路亚作钓

呈现拟饵的重要要领之一是要能在自己的脑海里演绎饵的动作，要能够仿佛在自己的眼前看到饵入水后的一系列动作以及在自己操控下饵的反应。解读等深图也需要这种具象化，或者说把平面的等深图转化成立体影像的能力。下面就来介绍一下将等深图在我们闹钟具象化需要处理的“数据”。

首先看到一个等深图上的结构，那些数字告诉了我们钓鱼人这个结构所处的大致深度范围。知道这个深度范围，对配合考虑季节模式筛选标点意义重大，也对接下去的作钓操作有指导意义。这些以后都会涉及。

其次，通过观察等深线形状(封闭曲线还是不封闭曲线)和其上数字的变化趋势，究竟是朝一个方向递增，还是朝一个方向递减，我们可以判断结构的种类。数字递增的，说明水深朝这个方向变深;数字递减的，说明水深朝这个方向变浅。藉此我们可以很方便地将结构的等深图转化为大致的侧视图，这将方便钓手想象和判断结构种类。

再次，等深图还包涵一个重要信息：等深线的紧密程度反应水深变化幅度大小，等深线间距越大，水深变化幅度越小，即坡度越小;等深线间距越小，水深变化幅度越大，即坡度越陡。这项比较是相对的，因此只能用在同一张等深图的结构中，不同图之间只有水平距离标尺相同的图才能互相比较。(结构的平面大小在真的等深地图中会有标尺标示，但是同一等深图中的结构互相之间的大小一般都是按照比例的，所以相对大小可比。谨此说明。)

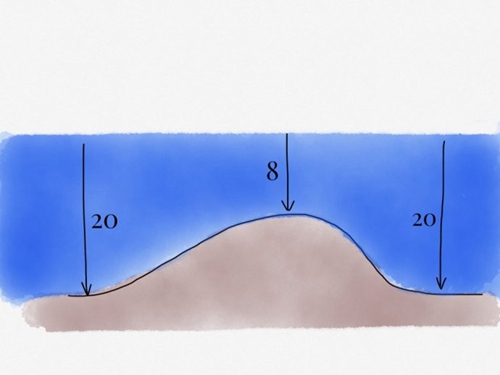

有了这三个主要信息，我们就有足够的信息将等深图反映的结构的侧视图描绘出来。以上图为例，图中结构所处深度在8-20米的水深范围，等深线是封闭的椭圆，水深从外到里递减，说明这个结构是个水下突起，不是水下凹陷类结构。等深线在这个突起结构的左边稀疏，右边紧密，因此如果我们从黄色箭头一侧看过去，这个突起的侧视图应该如下图所示，左边缓坡，右边陡坡。

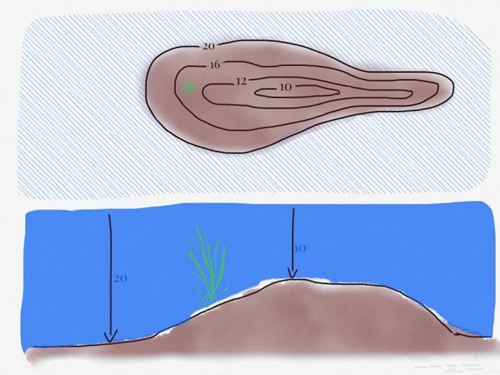

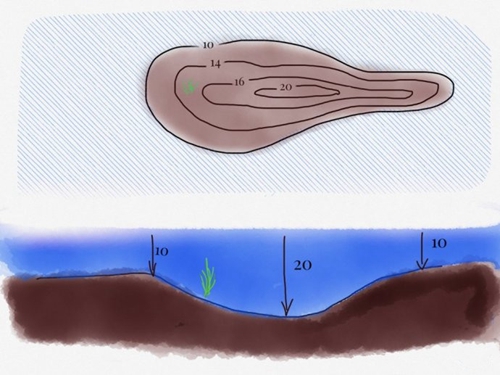

强调一下，等深图上的封闭曲线仅仅是表示同一深度的地形走向，不标数字无法判断线与线之间是递增还是递减的，所以这个趋势必须通过比较相邻等深线上的深度数字来完成。以下面两图为例，两个结构等深图形状相同，但是因为水深变化趋势不同，上面的结构是凹坑，下面的结构则是小丘。

有了以上将等深图转化为侧视图的办法，就可以读出等深图蕴含的基本水底地形结构信息了。
